10K Screwed Y Strainer
รุ่นเกลียวในกลุ่ม 10K ductile iron Y type strainer โดยใช้ End Connection แบบ JIS B0203
- Screwed ends
- SC / BC ตามขนาด
- End connection : BS21 (JIS B0203)
- 120°C Static Water 1.4 MPa
- 220°C Steam / Air / Gas / Oil 1.0 MPa
KITZ Valves คิทซ์ สเปค สเตรนเนอร์ คิทซ์ 10FDY, 10FDYBF, 20FDY Strainer Kitz 10FDY, 10FDYBF, 20FDY
Tags: สเปควาล์วคิทซ์, spect valve kitz, สเตรนเนอร์ คิทซ์ 10fdy, สเตรนเนอร์ คิทซ์ 10fdybf, สเตรนเนอร์ คิทซ์ 0fdy, สเตรนเนอร์ คิทซ์ 20fdybf, strainer kitz 10fdy, strainer kitz 10fdybf, strainer kitz 20fdy, kitz, kitazawa, valve, วาล์ว, วาล์ว คิทซ์, วาล์ว คิตาซาว่า

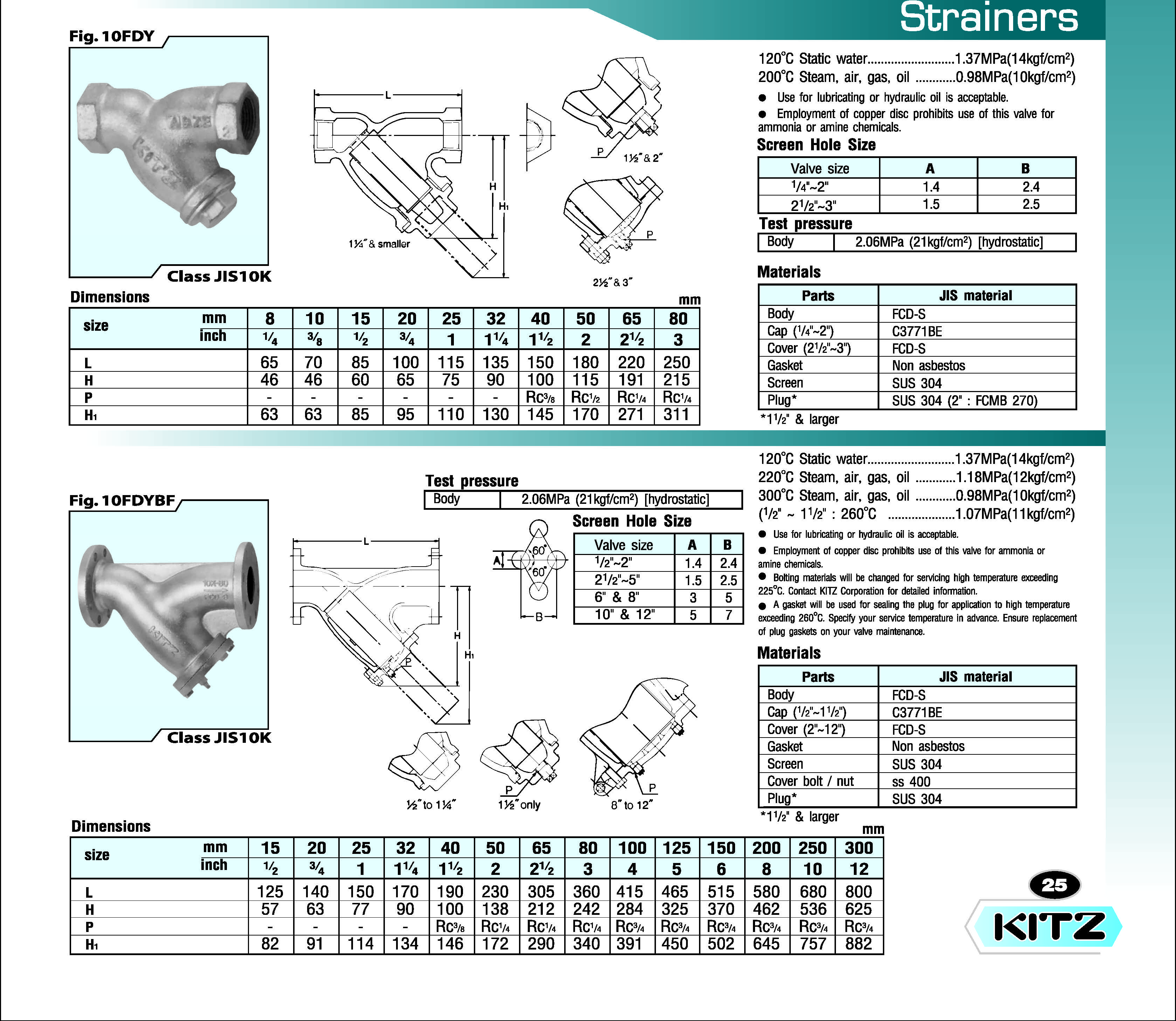

KITZ Ductile Iron Y Strainer Specification
สเปควายสเตรนเนอร์เหล็กหล่อเหนียว วาล์วคิทซ์ KITZ
KITZ Ductile Iron Y Strainer รุ่น 10FDY / 10FDYBF / 20FDY
หน้านี้รวบรวมข้อมูลสเปคของวายสเตรนเนอร์เหล็กหล่อเหนียว วาล์วคิทซ์ KITZ รุ่น 10FDY, 10FDYBF และ 20FDY พร้อมภาพสเปคและไฟล์ PDF สำหรับใช้ตรวจสอบรุ่น ขนาด รูปแบบการต่อ และรายละเอียดประกอบก่อนสอบถามราคา สามารถดูหมวดอื่นของ วาล์วคิทซ์ KITZ หรือดูสินค้ากลุ่มอื่นเพิ่มเติมในหมวด วาล์วอุตสาหกรรม ได้จากลิงก์ที่เกี่ยวข้อง
รุ่น: 10FDY / 10FDYBF / 20FDY ประเภท: Y Strainer Application: Water / Oil / Gas / Steam วัสดุหลัก: Ductile Iron เอกสาร: PDF Specification
สอบถามข้อมูลและสั่งซื้อ
ติดต่อ UDOMKIT เพื่อสอบถามสเปคสินค้า การเลือกใช้งาน การขอราคา และรายละเอียดเพิ่มเติม
ข้อมูลการใช้งาน
- เหมาะสำหรับงานน้ำ (Water)
- เหมาะสำหรับงานน้ำมัน (Oil)
- เหมาะสำหรับงานแก๊ส (Gas)
- เหมาะสำหรับงานสตีม (Steam)
- ควรตรวจสอบ pressure-temperature rating จากภาพสเปคหรือ PDF ต้นทางทุกครั้งก่อนใช้งานจริง
Y Strainer ใช้สำหรับดักตะกอนและสิ่งแปลกปลอมในระบบท่อ เพื่อช่วยปกป้องวาล์ว ปั๊ม และอุปกรณ์ downstream โดยควรเลือกให้ตรงกับมาตรฐานหน้าแปลน ขนาด และชนิดการต่อของรุ่นที่ต้องการใช้งานจริง
รุ่นวายสเตรนเนอร์เหล็กหล่อเหนียว KITZ ในหน้านี้
สรุปแบบอ่านง่ายเพื่อใช้แยกกลุ่ม 10K และ 20K รวมถึงรูปแบบการต่อก่อนเปิดดูภาพสเปคหรือดาวน์โหลด PDF
10K Flanged Y Strainer
รุ่นหน้าแปลนในกลุ่ม 10K ductile iron Y type strainer สำหรับระบบที่ใช้ JIS 10K
- Flanged ends
- Flat face flanged ends
- End connection : JIS B2239 10K
- 120°C Static Water 1.4 MPa
- 220°C Steam / Air / Gas / Oil 1.0 MPa

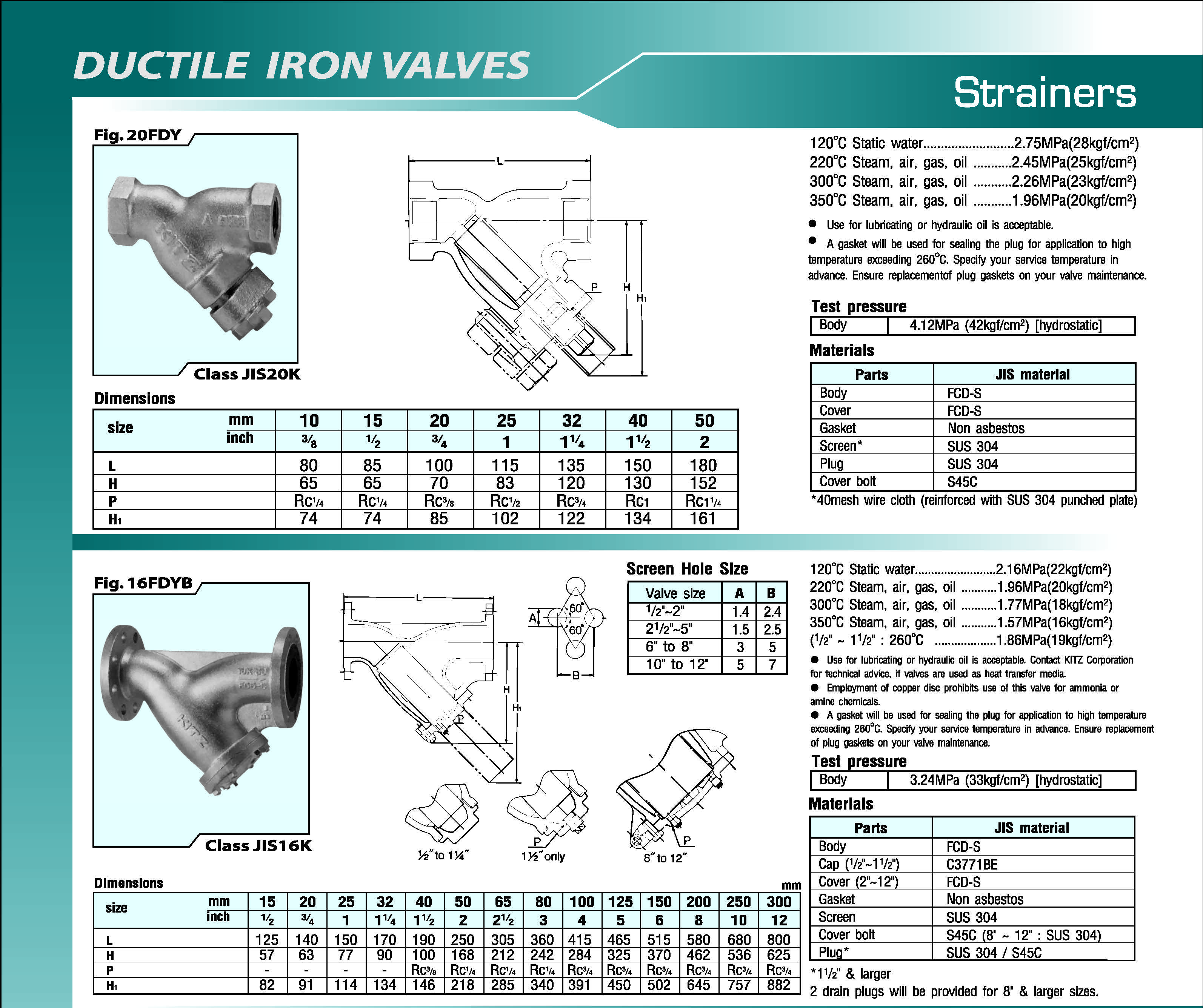

20K Screwed Y Strainer
รุ่นเกลียวในกลุ่ม 20K ductile iron Y type strainer สำหรับงานที่ต้องการ rating สูงกว่า 10K
- Screwed ends
- Bonnet cap
- End connection : JIS B0203
- 120°C Static Water 2.8 MPa
- 220°C Steam / Air / Gas / Oil 2.5 MPa
ข้อมูลที่ควรตรวจสอบก่อนเลือกใช้งาน
ช่วยให้ตรวจสอบข้อมูลสำคัญก่อนตัดสินใจเลือกวายสเตรนเนอร์เหล็กหล่อเหนียวได้ง่ายขึ้น
มาตรฐาน 10K และ 20K
10FDY และ 10FDYBF อยู่ในกลุ่ม 10K ส่วน 20FDY อยู่ในกลุ่ม 20K จึงควรเลือกให้ตรงกับแรงดันใช้งานและมาตรฐานของระบบ
เกลียวหรือหน้าแปลน
10FDY และ 20FDY เป็นรุ่นเกลียว ส่วน 10FDYBF เป็นรุ่นหน้าแปลน JIS 10K จึงควรตรวจสอบรูปแบบการต่อให้ตรงกับการติดตั้งจริง
ชนิดของ Screen
กลุ่มรุ่นนี้เป็น Y pattern strainer และเอกสารระบุ screen เป็น stainless steel โดยรุ่น 20FDY ระบุ 40-mesh screen ในเอกสารรุ่น
Pressure-Temperature Rating
ควรยึด pressure-temperature rating ตาม PDF ต้นทางของแต่ละรุ่นเสมอ โดยเฉพาะงานสตีม งานแก๊ส และงานอุณหภูมิสูง
คำถามที่พบบ่อยเกี่ยวกับวายสเตรนเนอร์เหล็กหล่อเหนียว KITZ
สรุปคำตอบสั้น ๆ เพื่อช่วยให้ค้นหาข้อมูลได้ง่ายขึ้นทั้งสำหรับผู้ใช้งานและระบบค้นหา
หน้าสเปคนี้รวมรุ่นใดบ้าง
หน้าสเปคนี้รวมวายสเตรนเนอร์เหล็กหล่อเหนียว วาล์วคิทซ์ KITZ รุ่น 10FDY, 10FDYBF และ 20FDY พร้อมภาพสเปคและไฟล์ PDF สำหรับใช้ประกอบการเลือกสินค้า
รุ่น 10FDY ต่างจาก 10FDYBF และ 20FDY อย่างไร
10FDY อยู่ในกลุ่ม 10K ductile iron Y type strainer screwed ends ส่วน 10FDYBF อยู่ในกลุ่ม 10K flanged ends JIS B2239 10K และ 20FDY อยู่ในกลุ่ม 20K screwed ends จึงควรเลือกให้ตรงกับมาตรฐานหน้าแปลนและรูปแบบการต่อของระบบ
รุ่น 10FDYBF ใช้มาตรฐานหน้าแปลนอะไร
รุ่น 10FDYBF ใช้ End Connection : JIS B2239 10K แบบหน้าแปลน และในเอกสารระบุเป็น 10K ductile iron Y type strainer flanged ends
ก่อนเลือกใช้งานควรตรวจสอบอะไรบ้าง
ควรตรวจสอบรุ่น ขนาด รูปแบบการต่อ มาตรฐานหน้าแปลน ชนิดของ screen และ pressure-temperature rating จากภาพสเปคหรือไฟล์ PDF ต้นทางทุกครั้งก่อนสั่งซื้อหรือใช้งานจริง
ดาวน์โหลดสเปควายสเตรนเนอร์เหล็กหล่อเหนียว KITZ
ใช้สำหรับตรวจสอบรุ่น ขนาด รูปแบบการต่อ มาตรฐานหน้าแปลน และรายละเอียดประกอบก่อนเลือกใช้งานหรือสอบถามราคา
DOWNLOAD PDFหากต้องการเช็กสต๊อกหรือสอบถามรุ่นเฉพาะ แนะนำให้แจ้งรุ่น ขนาด และรูปแบบการต่อมาพร้อมกัน
